真空燒結爐的各部分性能分析

真空燒結爐，作為一種關鍵的材料制備設備，在現代工業生產及材料科學研究中發揮著不可或缺的作用。其獨特的真空環境為材料提供了理想的燒結條件，使得制備出的材料具有優異的性能。真空燒結爐廠家八佳電氣將詳細解析真空燒結爐的組成及各部分的功能，以期為讀者提供深入的了解。

一、真空燒結爐的總體構成

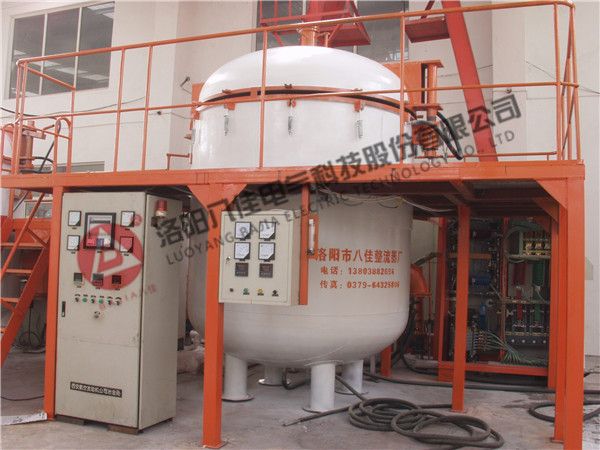

真空燒結爐主要由爐體總成、保溫套、石墨發熱體、集電裝置、真空系統、水冷系統、變壓器、電控系統等部分組成。這些部分相互協作，共同實現材料的真空燒結過程。

二、各部分的詳細功能與特點

爐體總成

爐體總成是真空燒結爐的主體結構，通常采用內外層不銹鋼（304）結構，以確保設備的耐高溫性和耐腐蝕性。爐體采用圓形上開蓋設計，便于樣品的裝卸。爐體側面設有真空管道、充氣閥、排氣閥、進電法蘭等接口，便于與外部設備的連接和操作。爐體底部留有安裝等用的法蘭接口，方便設備的安裝和維護。

保溫套

保溫套是真空燒結爐的重要組成部分，其主要功能是減少能量損失和熱輻射，提高設備的熱效率。保溫套一般由三層石墨碳?xì)謬赏残危細滞庥?層硅酸鋁纖維氈，外面再由不銹鋼殼組成。這種設計能夠確保爐體在加熱過程中保持穩定的溫度分布，提高燒結質量。

石墨發熱體

石墨發熱體是真空燒結爐的加熱元件，負責提供燒結所需的熱量。它由12根石墨棒通過上下石墨圈組合而成，石墨棒下通過三根石墨電引入三相電。通過低電壓大電流使石墨發熱，實現爐膛內的快速升溫。石墨發熱體具有耐高溫、耐腐蝕、熱穩定性好等優點，能夠滿足各種材料的燒結需求。

集電裝置

集電裝置主要由法蘭板、進電銅管、銅排及附屬零部件組成，其主要功能是將變壓器與石墨發熱體連接在一起，完成電和水的供給。集電裝置的設計需要考慮到電流的穩定性和安全性，以確保燒結過程的順利進行。

真空系統

真空系統是真空燒結爐的關鍵部分之一，它負責在燒結過程中維持爐膛內的高真空度。真空系統主要由機械泵、分子泵、油封泵、閥門等組成。這些設備通過協同工作，將爐膛內的氣體抽出，形成所需的真空環境。真空度的控制對于燒結過程至關重要，它影響著材料的燒結質量和性能。

水冷系統

水冷系統用于對真空燒結爐的某些部件進行冷卻，以防止設備在長時間高溫運行下發生損壞。水冷系統由水排、各分水路、閥門、壓力表等組成，能夠根據設備的實際需求進行靈活的冷卻控制。

變壓器

變壓器是真空燒結爐的電源設備，負責將電網中的電能轉換為適合燒結過程所需的電能。變壓器需要具有穩定的輸出電壓和電流，以確保燒結過程的順利進行。

電控系統

電控系統是真空燒結爐的控制中心，它負責對整個設備的運行進行監控和控制。電控系統通常包括自動控溫儀表、PID調節器、溫度記錄儀等部分，能夠根據設定的溫度曲線對加熱系統進行調節，實現對燒結過程的精確控制。

真空燒結爐作為現代工業生產及材料科學研究中不可或缺的設備之一，其組成與功能具有高度的復雜性和專-業性。通過本文的解析，我們可以清晰地了解到真空燒結爐的各個組成部分及其功能特點。這些部分相互協作，共同實現了材料的真空燒結過程，為制備高性能材料提供了有力的支持。
