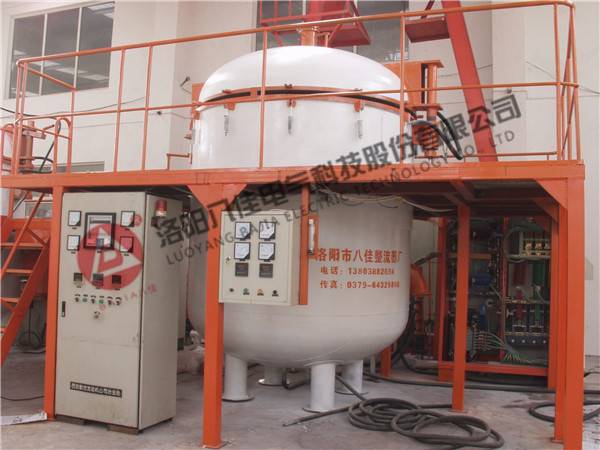

真空速凝爐各組成部分及工作原理 　　真空速凝爐是利用真空感應熔煉的方法，在真空或惰性氣體狀態下把合金原料熔煉并澆鑄在水冷輥上急速凝固后再在水冷盤上進行慢速降溫。把合金變成30°C左右且大小、薄厚均勻的合金薄片的一種電熱設備。速凝爐已成為制造合金薄片的生產專用熔煉設備在釹鐵硼磁材的生產中可有效地減少ɑ-Fe生成。 　　真空速凝爐爐體為立式爐殼其內層為不銹鋼制成的園筒外層為碳鋼。兩層之間形成夾套，可以通冷卻水將傳到爐殼上的熱量帶走,以使爐壁溫度不超過60℃。中間開有保護氣氛通氣口。熱電偶測溫孔、抽氣孔及觀察孔。熱電偶有到溫自動退出裝置。紅外測溫觀察孔有玻璃氣吹防霧裝置,操作人員使用的觀察孔設有擋板。 　　爐蓋有內外封頭和法蘭組成,中間水冷爐蓋吊在啟閉機構上,板動啟動機構上的手柄可以將真空速凝爐爐蓋升啟10-15mm,爐蓋上有壓頭、壓力傳感器、排氣隔膜閥及爐蓋鎖緊裝置。 　　爐底也是由內外封頭和法蘭組成,中間水冷,固定在爐體底部,有電極引入,下壓頭進氣隔膜閥等組成,并裝可調節高度位移傳感器。 　　電爐真空系統采用配電磁放氣閥及油擴散泵。同時真空速凝爐還設有冷阱及機組，測量為復合真空計。

　　操作真空爐的師傅們都知道起動真空爐電源，將控制柜開關設置在自動控制位置處。將真空燒結爐工藝規程的各參數輸入計算機。按工藝要求選擇好真空爐的冷卻介質和冷卻方式及壓力。按下循環起動鈕，設備執行程序：抽真空_加熱_冷卻自動完成。 　　真空燒結爐整個自動控制系統中，起到核心處理作用的是與觸摸屏的通信程序、邏輯處理程序和故障報警功能。具體的內容如下三點： 　　(1)與觸摸屏的通信程序。通過從觸摸屏讀取操作命令和參數的設定值，并轉化成真空燒結爐運算所使用的數據類型;把工藝參數和各工位的運行狀態返回觸摸屏。 　　(2)邏輯處理程序。真空燒結爐根據采集到的信號進行邏輯判斷，發出對系統和各工位運行狀態的控制信號。完成料車的運輸，真空泵抽真空，各個閥的開關，加熱給定，風機冷卻，爐體的充氣等工作。 　　(3)故障報警功能。針對工藝要求，真空燒結爐進行釬焊爐溫度顯示異常(過低或超溫)、熱電偶損壞或斷路等故障報警功能，當有異常或故障出現時，現場故障報警信號燈和觸摸屏對應于故障點的溫度顯示信號將會同時出現閃動，以提醒操作人員及時對釬焊爐溫度進行調整或對故障進行處理。 　　記得要隨時檢查真空燒結爐設備各系統運行是否正常，如有異常及時報告領班處理。在出爐前，應恢復爐內正常壓力，指示燈正常后打開爐門(蓋)。卸料時，應仔細操作，工件和工裝等均不得碰撞爐口。
